C2型控制卡（RS232+RS485+U盤）

QYLED-C2規格說明書.pdf

1.功能特性

◆ 提供支持windows/linux操作系統的二次開發包，包括各種動态庫、通訊協議、測試例程等。

◆ 支持Java/C/C++/C#/Delphi/Python等主流編程語言，提供用戶多種api進行二次開發。

◆ 支持搭配多種功能模塊同步工作，實現定制化功能，如：外加協議轉換模塊對接公有或私有協議，外接語音模塊提供語音播放功能。

◆ 配套顯示内容編輯軟件自定義排版顯示素材，支持多顯示頁和(hé / huò)多區域獨立顯示，提供多元化素材内容，例如文本、動态數據、圖片、表格、動畫、時間等。

◆ 實時數據内容刷新速度極快，最快支持10次/秒的刷新速率。

◆ 支持外接各種無線通訊模塊，如：WIFI、4G、GPRS、433M微功率模塊等設備。

◆ 支持使用232/485/U盤的方式，讀取和(hé / huò)修改控制卡參數和(hé / huò)顯示模闆。

◆ 支持多顯示頁自動輪流顯示、分時間段顯示、命令點播顯示。

◆ 支持通過控制卡協議或使用無源幹接點方式，點播多顯示頁或多區域圖片組顯示。

◆ 性能穩定，7*24小時不斷電，≤0.3%故障率

2.規格參數

技術參數

◆ 控制點數：≤131072點  單基色1024*128(像素) / 雙基色1024*64(像素)

◆ 存儲容量：8MByte

◆ 通訊協議：QYLED控制卡通訊協議

◆ 顯示模闆：配套編輯軟件自定義制作顯示模闆

◆ 區域數量：支持16個區域

◆ 素材類型：單/多行文本、圖片組、表格、時間、動畫、正倒計時、實時采集、内碼文字、排隊叫号、遠程服務器文本

◆ 字體：宋體、黑體、自定義字庫

◆ 字号：12号、16号、24号、32号

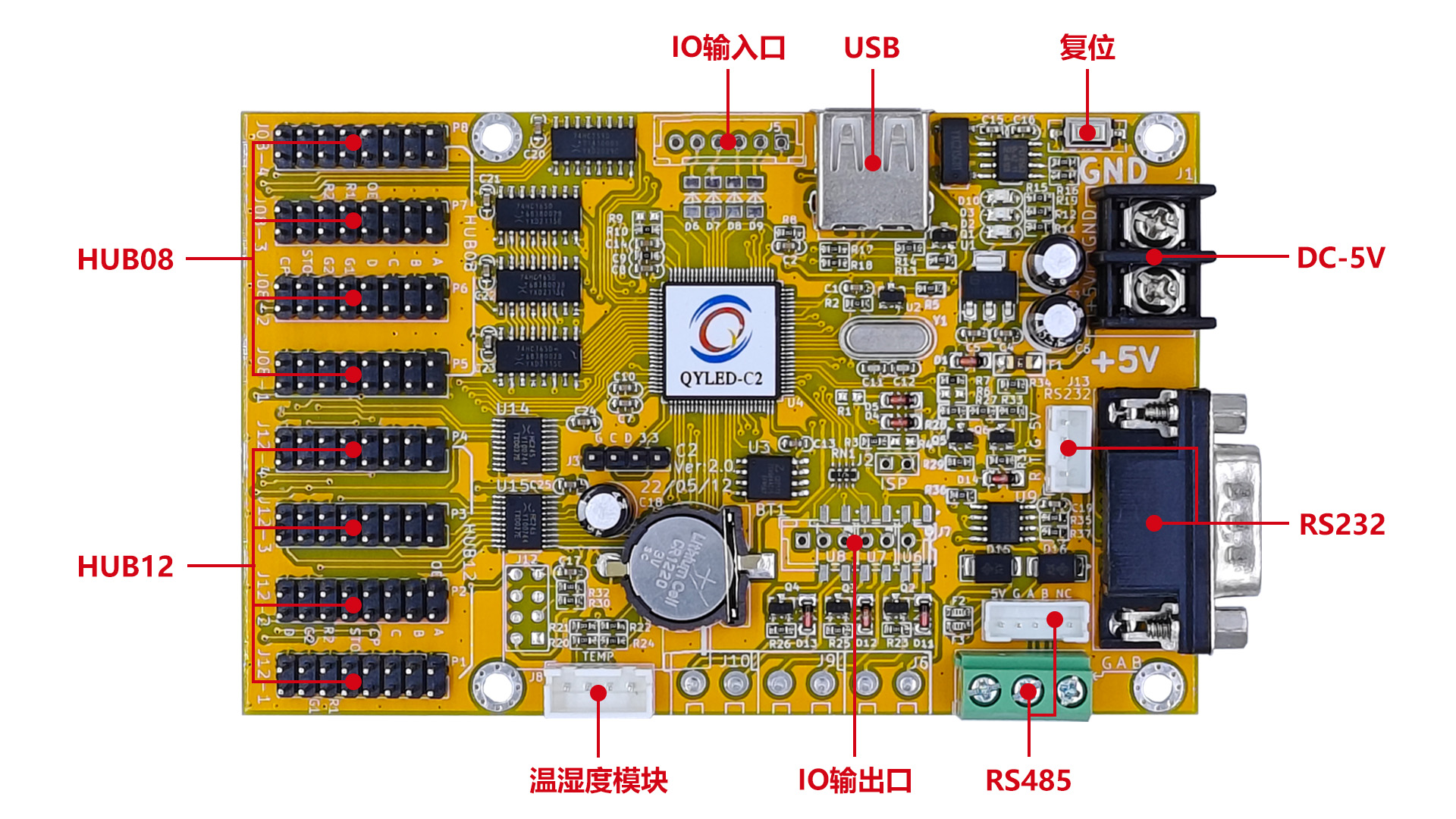

闆載接口

◆ 顯示接口：HUB08*4、HUB12*4

◆ RS232：支持波特率9600-115200bps，全雙工

◆ RS485：支持波特率9600-115200bps，半雙工

◆ USB：支持FAT32格式U盤

◆ IO輸入口：支持點播顯示模闆頁面

◆ IO輸出口：支持控制繼電器模塊

◆ 溫濕度模塊接口：外挂模塊支持溫濕度實時監測

模組兼容

◆ 适配模組：各種規格的單基色、雙基色LED顯示模組

◆ 列驅動IC：支持74HC595、常規恒流芯片、雙鎖存芯片等各種主流LED驅動芯片；不支持PWM芯片

◆ 行譯碼IC：支持74HC138行譯碼和(hé / huò)無譯碼模組，暫不支持其它行譯碼芯片，後期陸續添加支持各種行譯碼芯片

◆ 掃描類型：支持靜态到1/32掃描方式

電氣參數

◆ 工作電壓：5V

◆ 額定功率：≤2W

工作環境

◆ 工作溫度：-40°C ~ 80°C

◆ 工作濕度：10% ~ 95%

3.應用領域

◆ 高鐵站、地(dì / de)鐵站、機場、汽車站等各種交通誘導LED顯示系統

◆ 限速标志牌、可變情報闆、龍門架等高速公路LED信息發布看闆

◆ 高速收費站、停車場LED收費信息顯示屏

◆ 銀行、醫院、政府等辦公大廳LED排隊叫号系統

◆ 銀行等各種營業網點店鋪LED門楣屏

◆ 揚塵在線、氣象信息等環境監測LED顯示系統

◆ 自動售票機、智能電控櫃、通道匝機等各種設備配套LED顯示系統

◆ 工廠生産信息公示LED看闆
