Q7型協議轉換卡

1.功能特性

◆ UART1和(hé / huò)UART2是兩個獨立的串口，可實現同步獲取和(hé / huò)轉發數據功能。

◆ 支持Modbus RTU協議，作爲(wéi / wèi)從站或主站獲取設備數據，搭配控制卡可實現數據上屏顯示。

◆ 支持ModbusRTU協議點播控制卡顯示頁、圖片組、多行文本。

◆ 支持獲取HJ212協議的數據，搭配控制卡可實現數據上屏顯示。

◆ 支持獲取和(hé / huò)存儲HJ212協議的數據到寄存器，可通過ModbusRTU協議讀取寄存器的數據。

◆ 支持監測獲取的數據是否超标，控制繼電器吸合或字符顯示顔色變色。

◆ 支持16位整形/32位整形/浮點型有無符号數據存儲和(hé / huò)16位/32位的數據加減乘除運算。

◆ 提供配置軟件，可自定義設置通訊配置、Modbus配置、HJ212數據等參數。

◆ 私有通訊協議的對接和(hé / huò)特殊的功能需求，請咨詢客服。

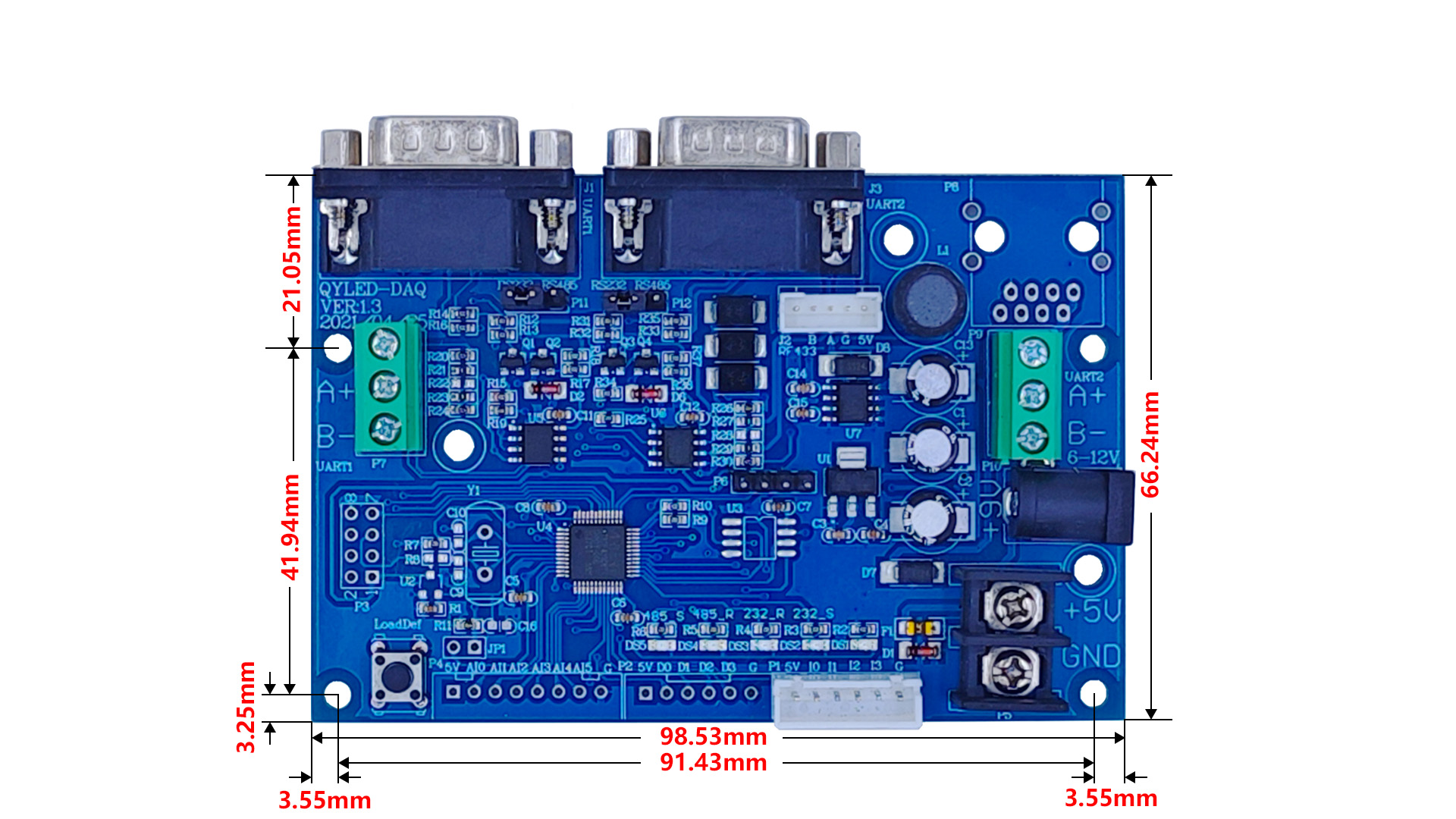

2.規格參數

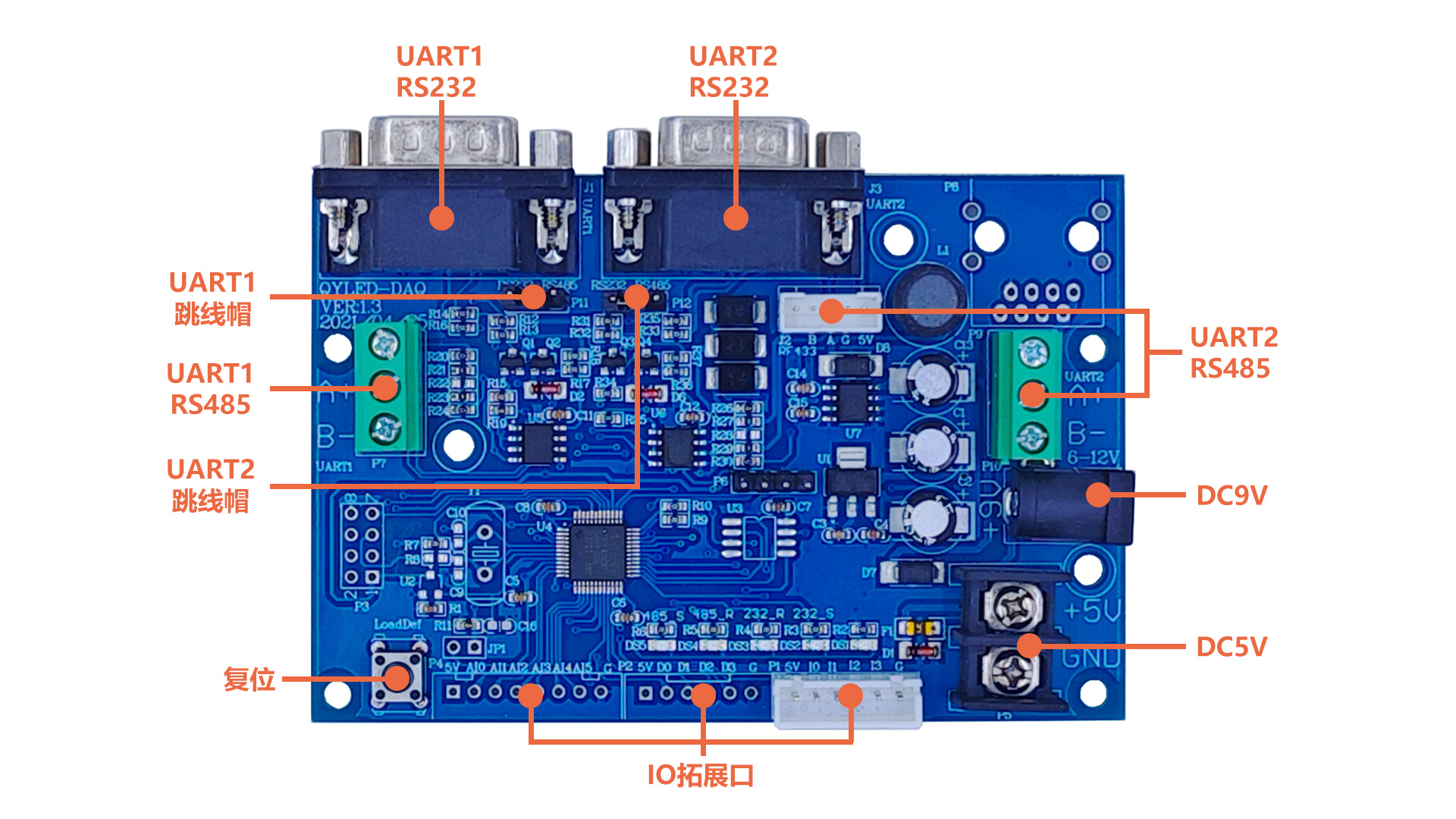

闆載接口

◆ RS232：支持波特率9600-115200bps，全雙工。

◆ RS485：支持波特率9600-115200bps，半雙工。

◆ IO輸出口：支持控制繼電器模塊。

電氣參數

◆ 工作電壓：5V/9V

◆ 額定功率：≤2W

工作環境

◆ 工作溫度：-40°C ~ 80°C

◆ 工作濕度：10% ~ 95%

3.應用領域

◆ 揚塵在線、氣象信息等環境監測LED顯示系統

◆ 工廠生産信息公示LED看闆

◆ 隧道、河流水位監測
