UTP條屏控制卡

1.功能特性

◆ 配套條屏卡編輯軟件設置闆卡參數和(hé / huò)發送顯示内容

◆ 闆載RS232/RS485通訊接口，可用與工業設備和(hé / huò)配套軟件通訊

◆ 支持Modbus協議，可對接PLC、組态軟件等設備顯示動态數據

◆ 支持通過Modbus協議或短接無源幹接點方式，點播顯示内容顯示

◆ 性能穩定，7*24小時不斷電，≤0.3%故障率

2.規格參數

技術參數

◆ 控制點數：8192點  單基色512*16(像素) / 雙基色256*16(像素)

◆ 存儲容量：4MByte

◆ 通訊協議：Modbus通訊協議和(hé / huò)條屏卡通訊協議

◆ 顯示模闆：配套編輯軟件發送顯示素材内容

◆ 素材類型：文本内容、實時數據

◆ 字體：宋體

◆ 字号：16号

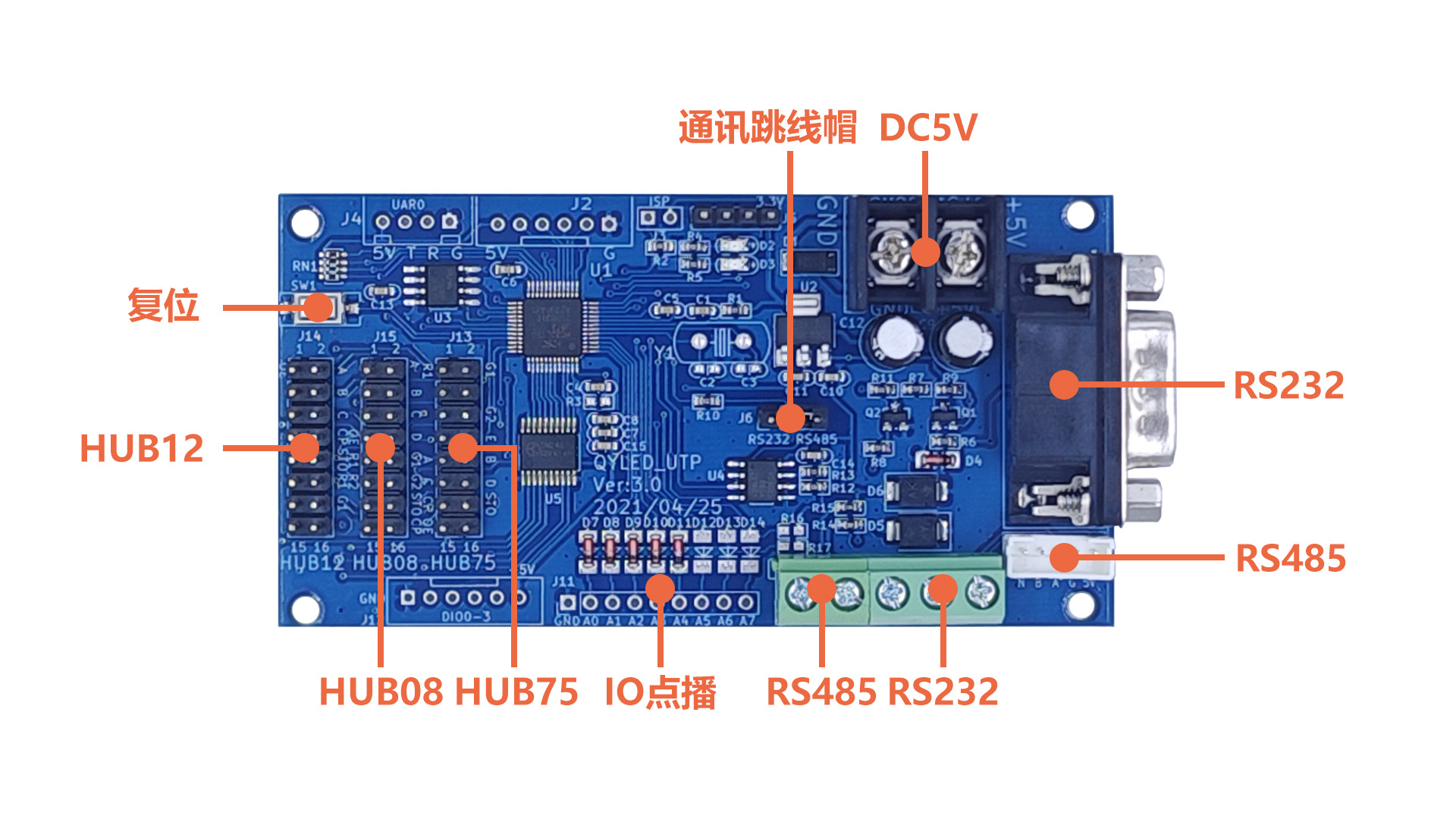

闆載接口

◆ 顯示接口：HUB08*1、HUB12*1、HUB75*1

◆ RS232：支持波特率1200-115200bps，全雙工

◆ RS485：支持波特率1200-115200bps，半雙工

◆ IO輸入口：支持點播顯示模闆頁面

模組兼容

◆ 适配模組：單色、雙基色半闆LED顯示模組

◆ 靜态數碼管：最多驅動256個數碼管

◆ 列驅動IC：支持74HC595、常規恒流芯片、雙鎖存芯片等各種主流LED驅動芯片；不支持PWM芯片

◆ 行譯碼IC：支持74HC138行譯碼和(hé / huò)無譯碼模組，暫不支持其它行譯碼芯片，後期陸續添加支持各種行譯碼芯片

◆ 掃描類型：支持1/4、1/8、1/16掃描方式

電氣參數

◆ 工作電壓：5V

◆ 額定功率：≤2W

工作環境

◆ 工作溫度：-40°C ~ 80°C

◆ 工作濕度：10% ~ 95%

3.應用領域

◆ 工廠生産信息顯示屏

◆ 排隊叫号顯示屏

◆ 收費站收費信息顯示屏

◆ 智能儀器儀表顯示屏
